9교축 밸브 (니들 밸브) 및 유량 조절 밸브

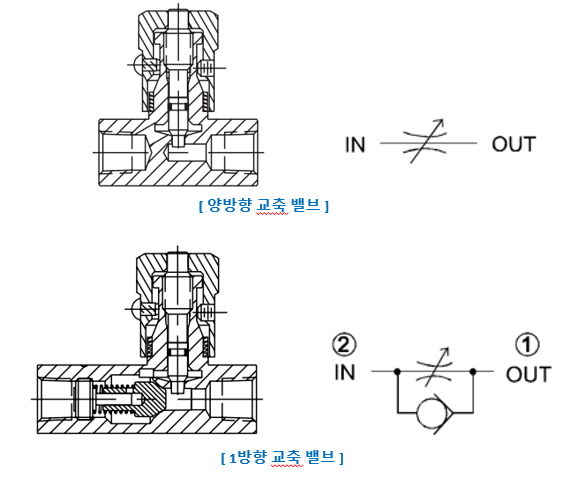

니들( Needle, 또는 Stem 스템)로 작동유가 통과하는 단면적을 줄여가며 유량을 조절하는 밸브이다. 교축 밸브라는 용어도 널리 사용되며 유량 조절 밸브라는 용어도 사용되는데 엄밀히 따지면 구분되어 사용되어야 하는 밸브이다. 아래 첫번째 그림은 양쪽 방향 모두 유량 조절을 할 수 있게 만든 "양방향 교축 밸브"이여 이 밸브는 현장에서 교축 밸브 또는 니들 밸브라고 불린다. 두번째 그림은 한쪽 방향으로는 체크 기능이 있어 한쪽 방향으로는 자유 흐름 (Free Flow) 그리고 그 반대 방향으로만 유량 조절 기능이 있다. 따라서 "1방향 교축 밸브"라고 불러야 밸브의 기능을 정확히 전달한다.

아래 그림은 인라인 타입의 단면도를 보이나 카트리지 타입(스크류인) 타입도 널리 사용된다.

양방향 교축 밸브의 유압 심볼에서 화살표는 가변형을 뜻하며, 이 화살표를 없애면 "오리피스"가 된다.

두 타입 모두 압력 보상식이 아니다. 즉, 부하(출력측 압력)에 따라 유량이 바뀌는 단점이 있다. 연속 작업을 하지 않는 작업기 제어에는 큰 문제가 없으나 연속 작업을 하면서 정속이 필요한 작업기에는 적용하지 않도록 한다. 압력 보상식 양방향 교축 밸브는 당사에서 판매하는 VIFC (슬립인 타입), VAF (인라인 또는 인서트 타입) 및 VOF (카트리지 타입) 을 사용하도록 한다. VCF (카트리지 타입)은 1방향 압력 보상식 교축 밸브이다.
