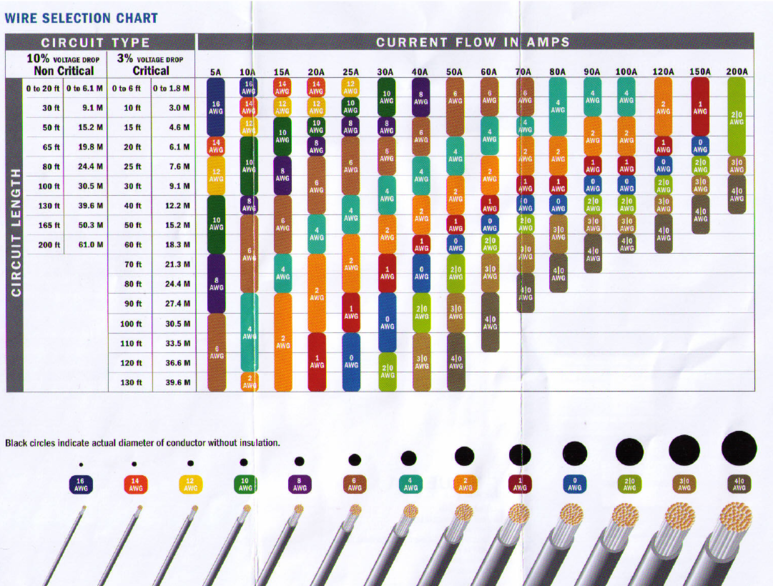

Wire Selection

Wire의 길이가 길면 길수록, 경이 작으면 작을 수록 전압 손실은 많아진다. 불필요한 전력(전압*전류)이 발열의 형태로 소모될 뿐만 아니라, 일정 이상의 전압이 필요한 소자(device) 가 사용되는 경우 해당 소자의 기능에 문제가 생길 수도 있으므로 적정한 Wire를 사용해야 한다. 북미에서는 American Wire Gage 라는 표준을 사용하고 숫자가 클수록 경이 작다.

● AWG16 = 1.29mm
● AWG14 = 1.63mm
● AWG12 = 2.05mm
● AWG10 = 2.59mm
● AWG8 = 3.26mm
● AWG6 = 4.11mm
● AWG4 = 5.19mm
● AWG2 = 6.54mm
● AWG1 = 7.35mm
