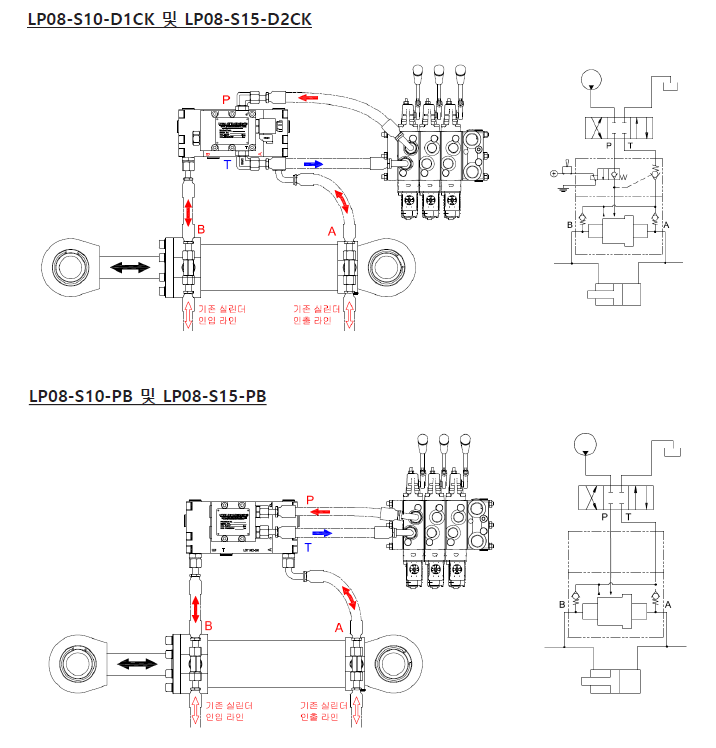

진동밸브은 총 4개의 포트로 구성되어 있습니다. 즉, P, T, A 및 B 포트이며 모두 ½ PF 오링 타입입니다.
- P : 입력 포트입니다. D1CK 옵션의 경우 12VDC 솔레노이드 밸브가 장착되어 있으며 D2CK 옵션의 경우 24VDC 솔레노이드 밸브가 장착되어 있습니다.
- T : 리턴 포트입니다. 탱크로 직접 연결해도 되고 방향제어밸브를 통해 연결해도 됩니다.
- A : 실린더로 연결되는 포트입니다. 실린더 피스톤 베이스 쪽으로 연결되어야 최적의 성능을 발휘할 수 있습니다. 배관의 편리성을 위해 포트가 총 3개가 구성되어 있으나 이 중 한 개만 사용하고 나머지는 플러깅합니다.
- B : 실린더로 연결되는 포트입니다. 실린더 로드 쪽으로 연결되어야 최적의 성능을 발휘할 수 있습니다. 배관의 편리성을 위해 포트가 총 3개가 구성되어 있으나 이중 한 개만 사용하고 나머지는 플러깅합니다.
