AM : 어태치먼트 매니폴드 (밸브 인 로테이터)

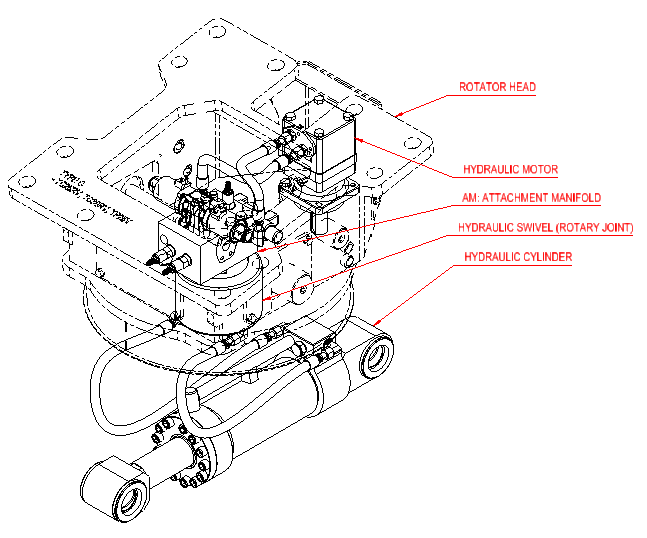

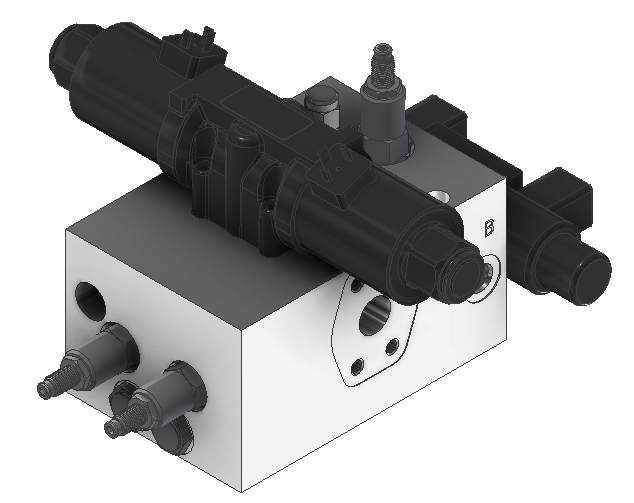

어태치먼트에 작업기 (유압 실린더, 유압 모터)가 많은 경우에 사용하는 밸브 매니폴드입니다. 즉 장비(굴착기)의 어태치먼트 연결 라인이 1세트 (좌우 1세트)만 있지만 회전 기능이 있는 크러셔나 그라플을 배관하는 경우 회전 라인이 1세트 더 필요하게 됩니다. 이 경우 해당 VR 밸브 (크러셔나 그라플 회전체 내부에 위치)를 설치하게 되면 P, T 그리고 DR (Case Drain)을 배관 하고 해당 기능을 담당하는 스위치에 연결하게 되면 장비로부터의 배관은 훨씬 간편하게 됩니다. 아래 그림 및 회로도는 당사가 개발한 VR2-16F2 밸브 매니폴드에 해당됩니다. 이 개념을 확장하게 되면 작업기 (Actuator) 를 충분히 늘일 수 있습니다. VIH (Valve In Head)라고 불리우기도 하나 당사는 AM (Attachment Manifold) 라고 모델명을 붙였습니다. "어태치먼트 매니폴드" 라는 용어도 적합할 듯 합니다.

​

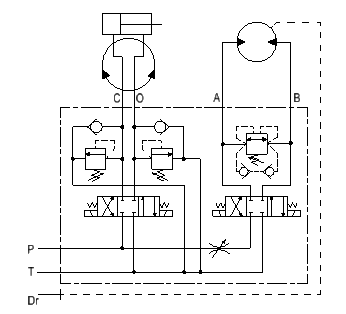

AM : 어태치먼트 매니폴드 유압회로도



​

AM 어태치먼트 매니폴드 적용 예
