설계 편람

메트릭/ 인치 규격

by 링스어태치먼트 2021. 8. 5.

캐나다 학교에서는 메트릭 시스템 (SI : SYSTEM INTERNATIONAL) 만을 가르친다. 하지만 현장에 나오면 어김 없이 인치 시스템을 사용해야만 한다. 초강대국 초대형시장인 미국에 붙어있다 보니 인치-파운드를 벗어날 수 없는 게 현실이다.

​유압 피팅은 모두 인치 규격이다. BSPP (PF), BPPT(PT) 는 영국에서 시작한 WHITWORTH 나사를 사용하고 SAE ORB, SAE ORFS, JIC 나사는 UN 계열을 사용한다. 미국에서 영국 규격을 따르려니 자존심이 상했을까? 나사산 규격과 피팅 규격 혼돈이 있어서는 안 되겠다. 한국에서 달리 부르던데.

​개인적으로 인치가 더 합리적이고 부품 표준화에 더 유리하다는 생각을 가끔 해 본다. FRACTION을 아직도 많이 사용한다 : 1/2, 3/4, 1/16이니 뭐니.

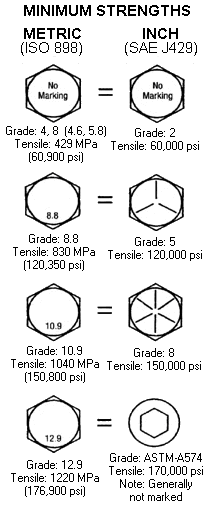

​미리 계열 볼트는 육각 볼트이든 소켓 헤드 볼트이든 CLASS 가 찍혀있다. 인치 계열 볼트는 볼트 머리의 부호를 보고 GRADE를 판별해야 한다. 중장비 부품의 경우 육각 머리 볼트는 CLASS 10.9 을 표준으로 하는 게 바람직하다. 소켓 헤드 볼트는 12.9가 일반적이다. CLASS 10.9이면 GRADE 8이고 CLASS 8.8 이면 GRADE 5 쯤 된다.
