와셔 (Washer)

by 링스어태치먼트 2021. 8. 5.

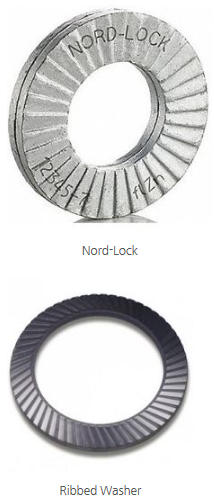

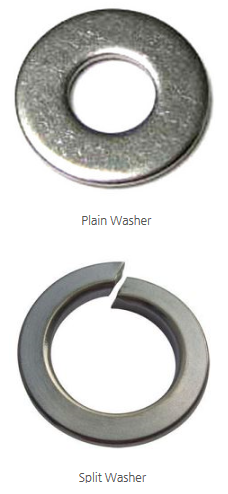

인장력을 많이 받고 진동이 심한 장비 조립부에는 가급적이면 스프링 와셔 (Spring Washer, Split Washer) 사용을 자제한다. 초기 체결시 스프링 역할을 하기 때문에 스프링 와셔라고 하기도 하고, 중간이 절단되어 있기 때문에 Split Washer 라고 하기도 한다. 이 스프링 와셔는 조립을 잘 못 하거나, 분해 조립을 반복, 진동이 심하면 벌어지는 현상이 발생하는 문제가 발생하기 마련이다. 높은 하중이 걸리지 않는 곳은 사용을 해도 무방하다. 두꺼운 평와셔 (Plain Washer) 가 원래 와셔 본래 목적인 하중 분산, 모재 보호 외에도 볼트에 적당한 Pre Load를 준다. 유럽산 장비의 경우 대부분 Nord Lock을 사용하는데 비용이 많이 들고 전체적으로 높이가 약간 높아지는 단점이 있다. 이 대체품으로 Ribbed Washer를 사용하기도 한다.

​스프링 와셔 (Split Washer)는 말 그대로 "Invention of Devil" 이다.
