관로에서의 압력 강하 또는 압력 손실

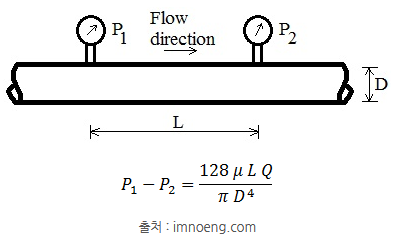

여러가지 공식이 있으나 Poiseullie's Law 로 알려진 아래 공식이 가장 사용이 편리하다. 유압 시스템 설계시 모든 관로나 호스 크기 및 길이를 선정하는 데 이 공식을 사용할 필요는 없으나 시스템의 현상을 이해하고 트러블 슈팅 할 때 유용한 공식이다.

​

L : 전체 길이, 단위는 meter 이다.

Q : 유량, 단위는 m^3/s. 1 m^3/second 는 6,000 liter/min 와 같다.

D : 파이프, 튜브 또는 호스의 내경. 단위는 mm 이다.

​

u : 동적 점도 (Dynamic Viscosity), 단위는 N-s/m^2 이다. 작동유의 타입과 사용 온도에 따라 달라지는데 아래값을 사용하면 무리가 없다.

- SAE 10 또는 ISO32를 50도(섭씨)에서 사용하는 경우 : 0.02

- SAE 20 또는 ISO46을 50도(섭씨)에서 사용하는 경우 : 0.03

- SAE 30 또는 ISO100을 50도(섭씨)에서 사용하는 경우 : 0.06
