진동밸브 자가설치 : KX060-5

진동밸브 (LP08-S10 모델) 자가 설치 과정을 정리했습니다. 장비는 구보다 KX060-5 입니다. 대구 군위 차주분께서 직접 설치 과정 중에 찍으신 사진화 동영상을 공유해 주셨습니다. 총 설치 시간은 5시간 정도 걸리셨다고 합니다. 설치 매뉴얼의 미흡한 부분은 계속 수정 보완해 나가겠습니다.





KX060-5 진동밸브 자가설치

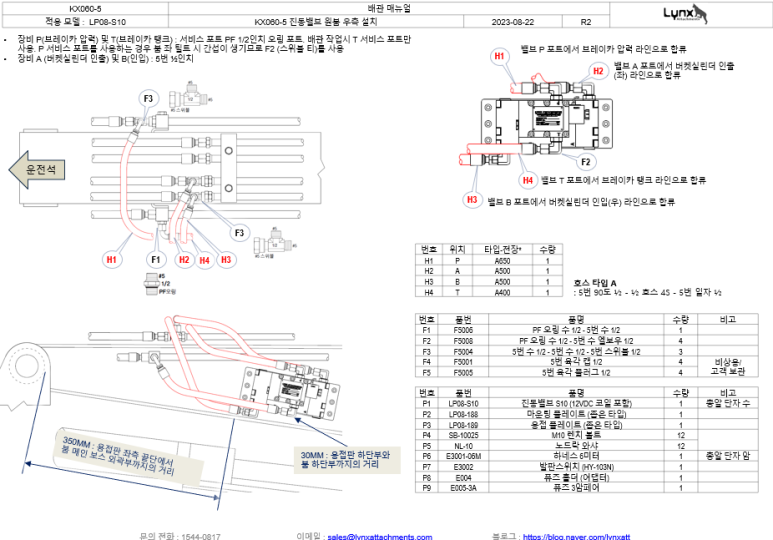

설치 매뉴얼 : 제품과 함께 동봉됩니다.

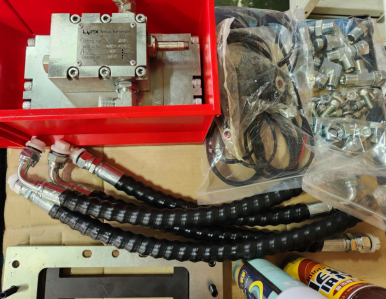

진동밸브 설치 키트 내용물 : 진동밸브 외 마운팅 브라켓, 용접판, 터치업 페인트, 호스 및 피팅(니쁠), 하네스(전기선), 볼트, 와샤 그리고 발판 스위치를 튼튼한 이삿짐 박스(2호)에 포장해 택배 발송 합니다.

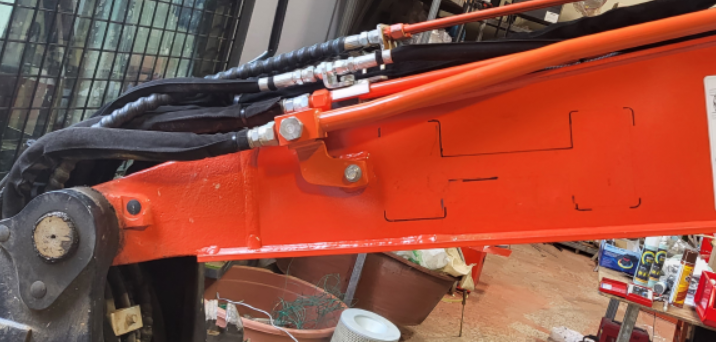

설치 전 사진 : 진동밸브는 원붐 우측에 설치합니다.

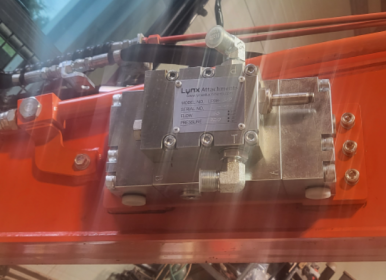

용접판 : 위치 (매뉴얼 참조) 잡고 용접합니다. 뺑 돌려 용접할 필요 없이 파란색으로 표시된 부분만 용접하면 됩니다. 용접 각장 크기는 10미리 정도면 충분합니다.

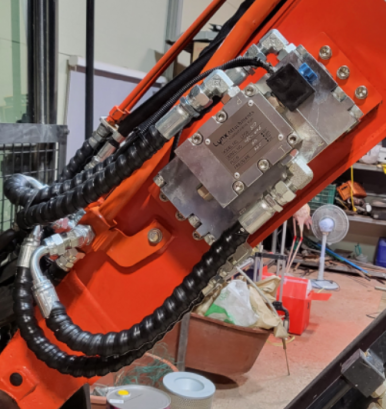

호스 4개 배관 : KX060-5의 경우 브레이카 P 및 T 에는 서비스 포트 (1/2인치 PF 오링) 구성되어 있고 버킷 실린더로 가는 호스/파이프는 1/2인치 5번 타입입니다. T 쪽은 서비스 포트를 활용할 수 있지만 P의 경우 좌우 틸트시 간섭이 생길 수 있으므로 호스쪽에 스위블 티를 사용하여 배관합니다. A 및 B 라인도 동일하게 스위블 티를 사용하여 합류 시킵니다.





발판 스위치 설치 : 퓨즈 박스에서 퓨즈 홀더를 통해 + 선을 빼와 운전석 내부 적당한 위치에 위치시킵니다. 다른 한선은 동봉된 전기선을 통해 진동밸브 코일(마그네트)에 연결합니다.
