LPHK-009 진동밸브 배선 A 타입.pdf
0.67MB

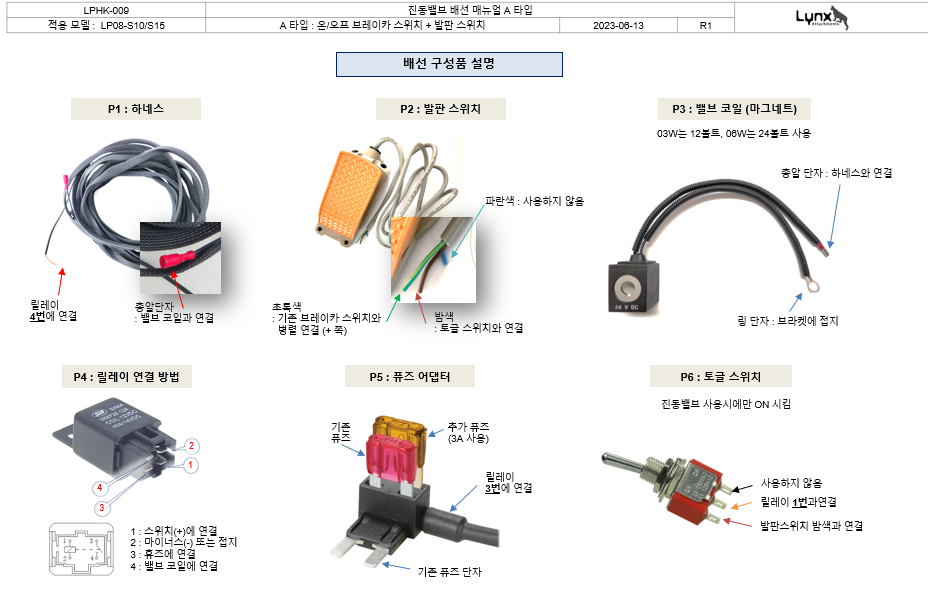

진동밸브 배선도 A 타입입니다. 기존 브레이카 스위치가 온/오프 타입이고 여기에 발판 스위치를 병렬로 연결시키는 방식입니다.
진동밸브 상단 인블록에 장착되어 있는 솔레노이드 밸브는 온/오프 기능을 합니다. 따라서 사용할 때 브레이카 유량을 보내줌과 동시에 솔레노이드 코일에 12V 또는 24V 의 전류가 흘려보내야 진동밸브가 작동합니다. 즉 토글 스위치를 키고 발판 스위치를 작동시키면 브레이카 라인에 유량이 흐르고 진동밸브 입력 밸브가 개방되어 진동밸브가 작동됩니다. 전원은 휴즈박스에서 바로 빼고 릴레이를 통함으로서 기존 전기 장치에 영향을 주지 않도록 합니다. 휴즈 어댑터 (2구) 진동밸브 코일용 휴즈는 3암페어짜리 사용을 권장합니다.
