진동밸브 소개

by 링스어태치먼트 2023. 5. 26.

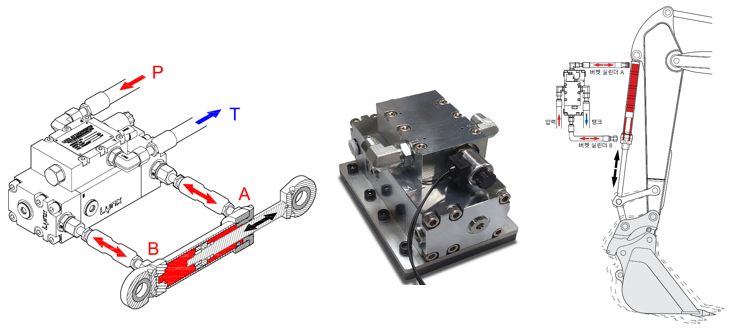

간단한 배관만으로 실린더를 빠른 속도로 왕복 운동하게 하는 밸브입니다. 가장 대표적인 적용 장비로는 굴착기가 있으며 버켓 실린더에 직접 배관 하여 다짐용 등에 활용합니다. 초당 20~25회 정도 빠른 속도로 버킷 실린더가 움직이기 때문에 여기에 연결된 작업기 즉 버켓이나 다짐판 등을 통해 효과적인 다짐 작업을 할 수 있습니다. 채버켓에도 활용되며 파이프 작업에도 좋습니다. 100% 유압으로만 에너지를 전달하는 비충격식이므로 실린더와 시스템에 무리가 가지 않습니다.

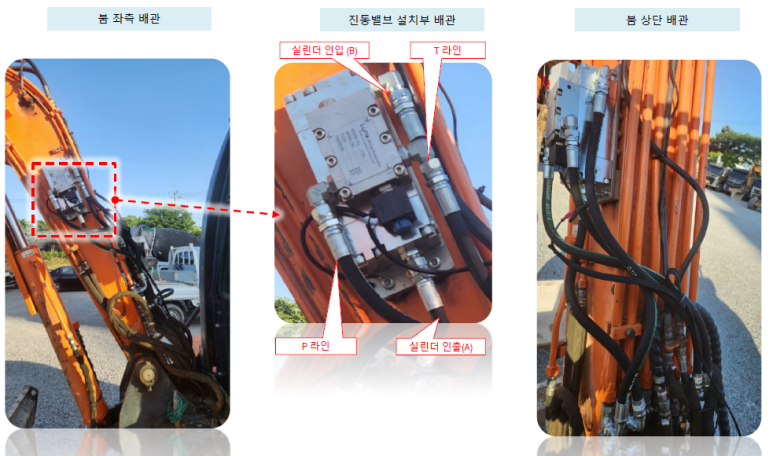

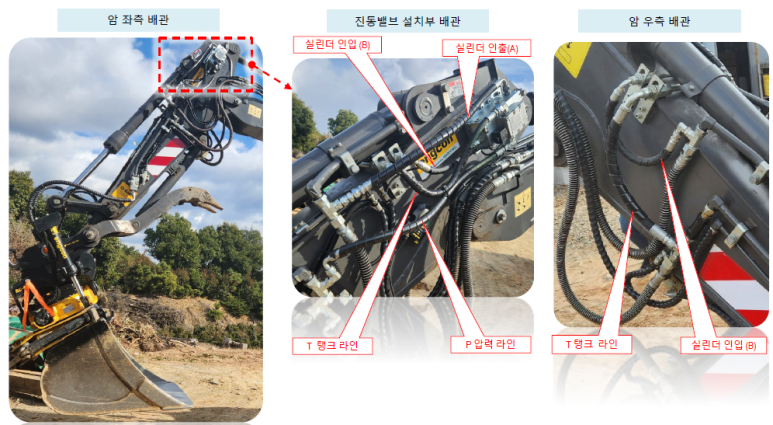

총 4개의 유압 라인만 연결하면 되므로 배관이 간단합니다. 기존 브레이카 라인에서 압력(P) 및 탱크(T) 라인을 연결하고 버켓 실린더 인입/인출 포트에 두개의 라인만 연결하면 됩니다. 역류 방지용 체크밸브가 내장되어 있으므로 집게 라인에 연결해도 됩니다.

배선 또한 간단합니다. 솔밸브가 내장되어 있으므로 간단한 온/오프 스위치만 연결하면 됩니다.
