[오토데스크 인벤터] 모델링 전 구상 (Planning)

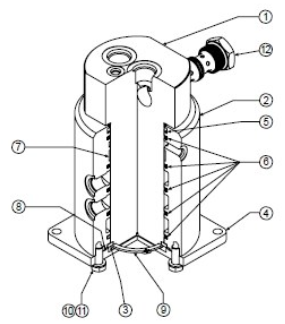

3D 모델링 프로그램은 아주 유용한 설계 도구이다. 2D로 작업시 구현할 수 없는 설계 기능들 그리고 데이터 베이스 구축, BOM 또는 Presentation용 자료 제작도 손쉽게 할 수 있다. 하지만 작업 전 구상 (Planning)을 자칫 잘못하면 엄청난 시간 낭비가 될 수도 있다. 아래 대원칙을 항상 염두에 두고 작업 한다면 많은 시간과 에너지를 절약하고 3D 모델링 프로그램의 기능을 백분 활용할 수 있다.

​

1. 기준 : 원점 평면 (YZ, XY, XY) 및 축 (X, Y, Z)을 기준으로 시작한다. 축대칭이든 선대칭 작업물이든 첫 스케치 단계에서 이 원칙을 지킨다.

2. 모방 : 실 가공 순서를 그대로 따른다. 영어로는 mimic 한다고 하는데 "모방"이라고 번역할 수도 있겠다.

3. 편집성 : 수백번 편집이 가능하다는 것을 염두에 두고 작업한다. 상기 1번 및 2번 원칙과도 관련이 있다. 첫 작업자의 작업물을 다른 사람이 인수 인계 받아 작업할 수도 있다는 사실을 염두에 두는 것도 중요하다.

4. 단순화 : 파일명은 도번 및 품번과 일치 시킨다. 품명을 파일명으로 사용하게 되면 확장성 및 표준화가 힘들어진다. idw 파일은 각 작업물 (단품 또는 조립품) 별로 따로 생성하고 저장한다. 하나의 idw (2D) 파일에 여러개의 Sheet 로 작업하는 경우 작업 속도가 느려질 뿐만 아니라 확장성 및 표준화 작업이 힘들어진다.
