오링 경도 VS 압력 VS 틈새

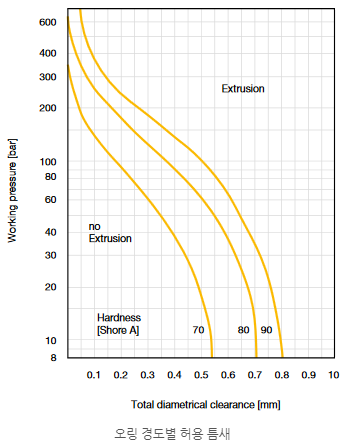

오링 손상의 가장 큰 원인 중 하나는, 설치만 제대로 되었다면, 밀림 현상 ( Extrusion )인데 이는 사용 압력이 높은 곳에 틈새가 너무 크다는 데 있다. 물론 오링의 경도와도 관계가 있다. 아래 첫번째 그림은 어떻게 오링이 틈새 사이로 밀려 나오는 지 보여준다. 압력이 높을 수록 오링 경도는 높아야 하고 틈새는 작아야 한다. 예들 들어, 두번째 그래프를 참고하면, 350바 조건에서 사용되는 경우 쇼어 ( Shore ) A 경도 기준으로 80 인 오링은 틈새가 최대 0.05mm 이고 90인 오링은 틈새가 0.1mm 가 넘어서는 안된다. 이 틈새는 전체 틈새를 기준이므로 편측으로는 0.025 또는 0.05mm 가 최대치다. 조립히 힘들어 질수 있는 치수이다. 따라서 대부분 고압의 경우 압력이 가해지는 반대 방향으로 백업링을 설치하는 것이 일반적이다. 물론 백업링은 조립성을 떨어 뜨린다.

대부분의 굴착기 메인 펌프 압력은 350바이다.
