아는 것 만큼만 보인다

유홍준 씨의 나의 문화 유적 답사기에 나왔던 말이다. 세상 살이든 유압 시스템 설계든 유압 장비 설계든 유압 밸브 설계든 이것만큼 딱 들어 맞는 금언도 없다.

​

막무가내인 고객이나 작업자를 설득시키려면 이론 무장이 잘 되어 있어야 한다. 정성적인 접근이라면 권위 있는 책을 한 줄을 인용하든지 전량적인 접근이라면 앞뒤가 딱 맞는 공식이나 치수를 보여 줘야 한다.

​

중립 상태에서 누유가 너무 심한 유압 매니폴드가 있다. 유압 회로도는 없다. 밸브에 찍힌 품번을 보니 스풀 타입 릴리프 밸브 (Spool Type Relief Valve) 이다. 원천 설계자에게 물어 보니 릴리프 밸브고 유량 및 압력이 맞아서 그냥 선정했다고 한다. 아니다, 내부 리크를 최소화시키기 위해서는 포핏( 또는 포펫, Poppet) 타입을 사용해야 한다. 딱 아는 만큼만 본 것이다. 수급이 쉽지는 않았지만 포트 사이즈가 동일하고 압력 유량이 비슷한 밸브로 교체했더니 내부 리크가 확 줄어든다.

​

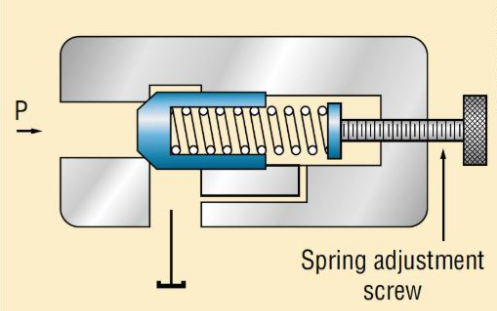

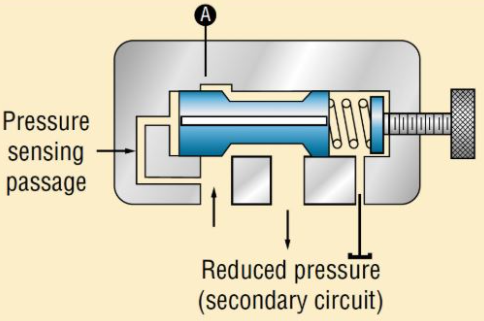

스풀은 첫번쨰 그림 처럼 형태가 실패처럼 생겼다고 해서 붙여진 이름이고, 두번째 그림은 포핏 타입이다. 그냥 포핏 밸브이라고 하는 게 좋겠다. 아님 버섯 머리 모양 밸브?

​

스프링이 아주 작은 솔레노이드 밸브의 경우도 포핏 타입인지 스풀 타입인지 확인해 보고 응용해야 한다. 이는 유압 심볼을 보면 쉽게 구분할 수 있다. 포핏 타입의 경우 체크 심볼이 있고 스풀 타입인 경우 양쪽이 막혀있다. 세번째 그림이 스풀 타입, 네번째 그림이 포핏 타입 솔밸브의 유압 심볼이다. 당연히 스풀 타입의 내부 리크가 더 많다.

​
