릴레이 모듈 - 1연 솔 확장형 : RM-DD

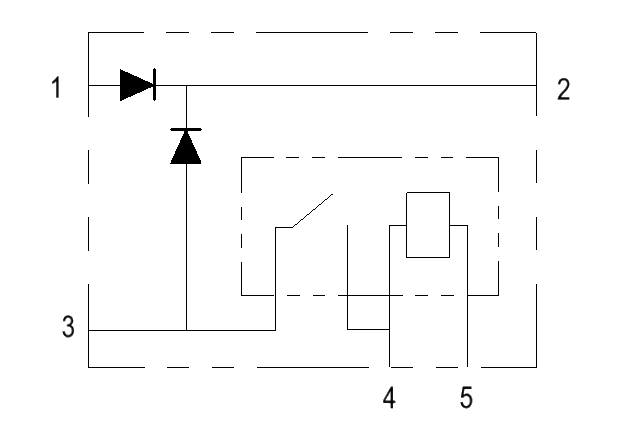

굴착기 어태치먼트 및 솔레노이트 타입 작업기 구성에 있어서 기존에 장치되어 있는 펌프 신호 배선에 작업기 스위치를 추가하는 데 활용할 수 있는 릴레이 모듈이다. 즉 4번 터미널로 새로 추가한 스위치는 릴레이를 통해 3번 터미널을 통해 추가한 솔레노이드 밸브 코일을 작동시킨다. 솔레노이트 밸브 코일 작동 뿐만 아니라 펌프(메인 컨트롤 밸브에 연결된 파일럿 밸브 솔레노이드)도 작동되어야 하기 떄문에 2번 쪽으로 필요한 신호를 보낸다. 단 기존에 장착되어 있는 스위치 즉 1번쪽으로 연전류가 흐르지 않도록 다이오드를 배치한다. 동일한 원리로 기존 장착 스위치 작동시 추가한 솔레노이드 코일쪽으로 전류가 흐르지 않도록 다이오드를 한개 더 배치한다.

​● 1번 (보라색 PU) : 기존 장치 (조이스틱) 스위치에서 펌프 시그널 측으로 가는 배선 입력 배선
● 2번 (주황색 OR) : 기존 장치 스위치에서 펌프 시그널 측으로 가는 배선 출력 배선
● 3번 (빨간색 RD) : 추가 시킬 솔 밸브 코일 + (양) 선으로 연결된다.
● 4번 (노란색 YL) : 새로 추가한 + (양) 선으로 퓨즈 박스에서 추가 한다.
● 5번 (회색 GR) : 자체 접지 또는 - (음) 배선.

​ 다이오드가 2개 이므로 DOUBLE DIODE (DD), RELAY가 1개 이므로 R1, 24VDC 이므로 D2 로 품번을 제정한다. EM은 ELECTRICAL MODULE의 약어이다.
